4. Fundamentos de los exámenes radiográficos simples. Indicaciones y aplicaciones

 ¿Qué es una radiografía?

La radiografía fue la primera tecnología de imágenes médicas descubierta por el físico alemán Wilhelm Roentgen, Él también hizo las primeras imágenes radiográficas de la anatomía humana.

• los rayos x son ondas electromagnéticas que tienen diferentes frecuencias y distancias.

• Al empezar a definir el campo de la radiología dio lugar a la aparición de médicos especializados en la producción de imágenes médicas.

•  la radiografía se utiliza con una fuente de rayos x en un lado del paciente y un detector de rayos x en el otro lado. Los rayos x se emiten por un corto tiempo gran parte de ellos interactúan con el paciente y algunos pasan a través del paciente llegando al detector el detector utilizado.

• Una radiografía puede ser una película fotográfica (radiografía convencional) o un sistema de detector electrónico (radiografía digital).

Radiografía simple

la radiografía clásica es una imagen en negativo: las áreas corresponden a estructuras livianas o inexistentes presenta un máximo de señal o una densidad óptica máxima (áreas oscuras). Al contrario aquellas secciones de haz de rayos x que atraviesan estructuras densas dando lugar a señales débiles que se traducen en una baja densidad óptica ( áreas claras).

Indicaciones

• evaluación del sistema osteoarticular
• evaluación postural columna vertebral
• evaluación del aparato respiratorio (pulmones)
• evaluación cardiovascular mediastino
• evaluación del sistema digestivo (abdomen)
• evaluación del sistema urinario (abdomen)
• evaluación del crecimiento óseo
• evaluación enf. inflamatorios
• evaluación dental

Contraindicaciones

• en personas embarazadas

Aplicaciones

• emergencias
• neumología
• pediatría
• traumatología
• gastroenterología
• otorrinolaringología
• neurología
• neurocirugía
• reumatología
• medicina física
• cardiología
• cirugía
• oncología
• urología
• maxilofacial
• odontología
• endocrinología

Funciones del tecnólogo Médico en radiología

• realización del examen radiográfico
• evaluación de la protección radiológica
• elección de la técnica adecuada
• posicionamiento del paciente
• modificación del protocolo de exploración
• procesado de la imagen analógica
• post proceso de la imagen digital
• evaluación de la calidad de la imagen obtenida

Estudios más frecuentes

• rayos x abdomen
• rayos x columna vertebral
• rayos x extremidades
• rayos x senos paranasales
• rayos x costillas
• rayos x pelvis
• rayos x dental

Taller: Reconocimiento del equipamiento de rayos x convencional y digital

Requisitos de protección radiológica en diagnóstico médico con rayos x la OTAN tiene la responsabilidad de regular, autorizar, controlar y fiscalizar de manera segura su uso de fuente de radiación ionizante como la fotografía digital y técnicas convencionales de radiografía radiología convencional.

Radiología Convencional:

Radiología digital directa vía detector plano

En radiología digital el operador debe ser entrenado en el uso de este tipo de equipos antes de efectuar procedimientos radiológicos con el fin de reducir dosis a paciente.

Radiología digital indirecta

pasos:

1. Se toma la radiografía con un equipo normal de rayos x en una placa de fósforo que sustituye a la película convencional
2. La placa de fósforo se introducen en el lector el cual transfiere la imagen al computador y la borra de la placa dejándola lista para ser utilizada miles de veces más
3. Esta imagen diagnóstica de alta calidad se presenta en Monitor para ser optimizada archivada impresa y transmitida.

Requisitos en la instalación de radiodiagnóstico

debe contar con sala de

• rayos x
• área o sala para la consola de control
• área para la espera de pacientes
• área para el relevo
• área de lectura de imágenes
• vestidores

Instalaciones que utilizan equipo de rayos x

• Deben contar con autorización del OTAN
• Cualquier modificación será comunicado a la OTAN y objeto de nueva licencia
• El personal que realiza prácticas de diagnóstico médico con rayos x debe contar con licencia
• Principio de justificación optimización y limitación de dosis

Requisitos específicos para equipos móviles

• Contar con un cable de disparo de una longitud de 2 m
• Equipos móviles el emperador debe ubicarse a una distancia no menor de 2 m del equipo
• Todas las salas de rayos x dónde se utiliza en equipos móviles y la consola de control deben ser consideradas como áreas controladas.

Como trabajo elaboramos un cuadro comparativo de la clase

Clic para visualizar el trabajo

Investigaciones: Radiaciones ionizantes y no ionizantes

¿Qué son las radiaciones ionizantes?

Las radiaciones ionizantes es una forma de energía de la naturaleza corpuscular o electromagnética capaz de producir iones en los átomos de la materia cuando entra entra en contacto.

¿Dónde está el riesgo?

En la ausencia de percepción y el efecto acumulativo

 tipo de radiaciones ionizantes:   alfa beta y gama

 Dónde se producen

• naturales: radiación solar, radiación de las estrellas, relación terrestre, artificiales.
•  médica: aparato de rayos x, aceleradores de partículas, cobaltoterapia, terapia en radioterapia
• industriales: medidores de nivel grosor y humedad, eliminar la electricidad estática, trazadores, radio luminiscencia, instalaciones nucleares e industrias.

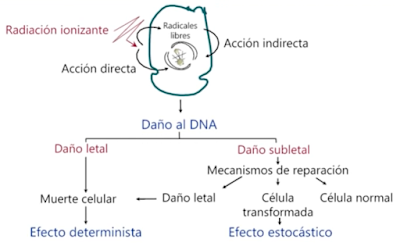

Efectos biológicos de las radiaciones ionizantes

los factores que influyen en la aparición de los efectos son:

• la intensidad y el tiempo de irradiación
• capacidad de penetración
• la radio sensibilidad del tejido afectado

Radio sensibilidad:

•  las células menos radio sensibles es la que se reproduce menos (sistema nervioso)
• la célula más radio sensible es la que reproduce más células reproductoras tejidos neoplásicos malignos y la sangre

la forma de producción de efectos por la radiación se da en dos mecanismos

1. Radio transferencia: La energía de un material radiactivo a otro material se transfiere sin que sea necesario un contacto físico entre ambos.
2. Contaminación radioactiva: presencia de materiales radiactivos en cualquier superficie materia o medio excluyendo las personas.

Reglamento de protección clasificación y delimitación de zonas en:

                                                                                                             zona controlada  y zona vigilada

¿Qué es la Radiación no ionizante?

Radiaciones no ionizantes es aquella relación que no es capaz de producir iones al interactuar con los átomos de un material se pueden clasificar en dos grandes grupos

•  Campos electromagnéticos y radiaciones ópticas

Podemos distinguir dos tipos de efectos sobre la salud de los radiaciones no ionizantes

• Efectos térmicos cuándo inciden sobre las personas fiestas absorben parte de la radiación transformándola en calor como la hipertermia, quemaduras, cataratas y esterilidad.
• Efectos no térmicos (Sin evidencia científica) Transformaciones celulares cromosómicas y genéticas, efectos sobre el sistema hematopoyético, alteraciones endocrinas y neuroendocrinas, variaciones en el comportamiento de los individuos, alteraciones del sistema nervioso central.

Reflexión metacognitiva

Estudiante: Quispe Reyes Yosselin Lo-ammi

Carrera: Tecnología médica en radiología

Ciclo: segundo ciclo

Evidencia: Resumen de la clase y investigaciones

Tema: Fundamentos de los exámenes radiográficos simples. Indicaciones y aplicaciones

Reflexión metacognitiva entorno a cómo lo aprendí y para qué me servirá:

En las clases teórica y práctica aprendí qué es una radiografía. Además, los Rayos X son ondas electromagnéticas que tienen diferentes frecuencias y dimensiones. La radiografía simple es una imagen negativa y depende de la densidad del cuerpo para que la imagen tenga áreas oscuras o áreas claras. Los estudios más frecuentes que utilizan son los rayos X del abdomen, rayos X de la columna vertebral, Rayos X extremidades, rayos X en los paranasales, Rayos X pelvis, rayos X Las mujeres embarazadas no pueden recibir radiación porque podría causarle consecuencias al feto.

Investigando descubrí que hay 2 tipos de radiaciones ionizantes y no ionizantes la radiación ionizante es la que se considera más dañina hacia el cuerpo humano porque es acumulativa y no lo percibimos con nuestros ojos. Qué tipo de radiación no podemos encontrar diferentes exámenes diagnósticos de radiología. La OTAN se preocupa por resguardar la salud de los pacientes y los profesionales en la salud; Por otro lado, la radiación no ionizante es aquella relación que no es capaz de producir iones al interactuar con átomos de un material. Esta radiación tiene efectos térmicos porque cuando se inciden en las personas en forma de radiación terminan transformándose en calor y los efectos no térmicos no tiene estudios científicos pero estas asociado a varios efectos en el ser humano.

Para aprender realice las siguientes actividades: prestar atención a las clases del profesor, realizar apuntes de las ideas más importantes, ver vídeos educativos con referente al tema, elabore un cuadro comparativo en el taller, prestarán atención a las exposiciones del seminario y por último leí algunos libros.

En lo personal esto me sirve para introducirme en mi carrera; iniciando con los conceptos básicos para que sea más fácil comprenderlo las siguientes clases.

En lo profesional este tema profesionalmente sirve como base para poder reforzar los conocimientos y comprender los nuevos temas para poder desempeñarme mejor
